選擇精密行星減速機時，經常會看到「背隙 3 arcmin」「低回程間隙」等規格。這些數值描述的是傳動間隙相關特性，不能直接當作整台設備的定位精度。
對設備工程師與機構設計人員而言，選型的關鍵是理解規格定義，把角度間隙換算成工作端位移，再確認是否符合設備需求。本文提供名詞說明、旋轉平台與滾珠螺桿案例，以及可直接操作的位移換算工具。
齒隙、背隙、回程間隙與弧分有什麼不同？

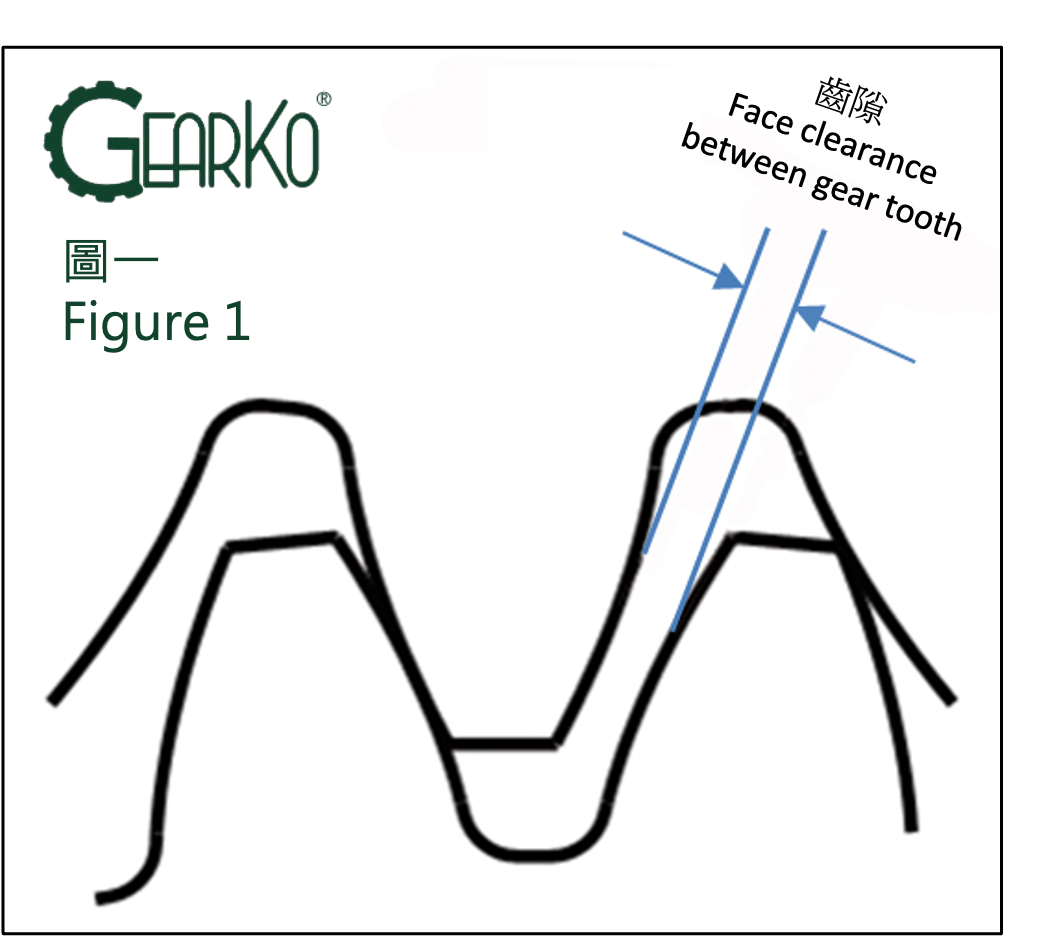

齒隙描述齒輪嚙合面的間隙；減速機型錄中的背隙或回程間隙，通常描述輸出端在規定量測條件下的角度空行程；弧分則是表示角度的單位。不同廠商的用語與量測方式可能不同，比較時須確認規格定義及測試條件。
| 名詞 | 意思 | 注意事項 |
|---|---|---|
| 齒隙 | 配對齒輪齒面之間的間隙，可依量測方向有不同定義。 | 單一齒輪對的齒隙，不等於整台減速機輸出端的角度間隙。 |
| 背隙（Backlash） | 減速機規格中常指反向傳動時的角度空行程。 | 確認量測位置、施加扭矩及廠商定義。 |
| 回程間隙 | 常用於描述輸入端固定時，輸出端在規定正反向測試扭矩下的角位移差。 | 可能包含間隙與部分彈性變形，須依測試方法解讀。 |
| 弧分（arcmin） | 角度單位，1 弧分等於 1/60 度。 | 弧分是單位，本身不是另一種精度指標。 |
1 弧分是多少？3 arcmin 代表什麼？
- 1 度＝60 弧分。
- 1 弧分＝60 弧秒。
- 1 圈＝360 度＝21,600 弧分。
因此，3 arcmin＝3/60 度＝0.05 度。如果規格標示背隙為 3 arcmin，表示其背隙角度依型錄定義及測試條件為 3 弧分。
這不代表每轉一圈就累積 0.05 度誤差，也不代表設備的定位精度一定是 ±0.05 度。
背隙為什麼會影響反向定位？
當傳動方向改變，原本接觸的齒面會卸載，另一側齒面需要接觸後才能繼續傳遞動力。這段轉換可能產生空行程，使馬達端已開始轉動，工作端卻尚未出現對應位移。
此影響常見於旋轉平台往返定位、螺桿或齒條反向移動、機械手臂反覆加減速，以及加工或檢測設備改變運動方向。
若維持單一方向運轉，且負載讓齒面持續接觸，反向空行程的影響通常較小。但遇到負載反轉、外力擾動或減速，仍需評估接觸狀態的變化。
3 弧分在工作端相當於多少位移？
旋轉平台：由角度換算弧長
相同角度間隙，工作半徑越大，對應位移越大。
弧長 s＝2 × π × 半徑 r × 角度 θ ÷ 21,600
s 與 r 的單位為 mm，θ 的單位為 arcmin。
半徑 300 mm、角度間隙 3 arcmin：s＝2 × π × 300 × 3 ÷ 21,600 ≈ 0.262 mm。
| 半徑 | 1 arcmin | 3 arcmin | 5 arcmin |
|---|---|---|---|
| 100 mm | 0.029 mm | 0.087 mm | 0.145 mm |
| 300 mm | 0.087 mm | 0.262 mm | 0.436 mm |
| 500 mm | 0.145 mm | 0.436 mm | 0.727 mm |
滾珠螺桿：由角度換算直線位移
若減速機輸出端直接連接螺桿，中間沒有其他傳動比：
直線位移 Δx＝螺桿導程 L × 角度 θ ÷ 21,600
Δx 的單位為 mm，L 的單位為 mm/rev，θ 的單位為 arcmin。
螺桿導程 20 mm/rev、角度間隙 3 arcmin：Δx＝20 × 3 ÷ 21,600 ≈ 0.00278 mm＝2.78 μm。
以上只表示角度間隙對應的幾何位移，不是整台設備的實際定位誤差。尚未包含螺桿、軸承、聯軸器、結構變形及控制誤差；有額外傳動機構時，也須加入其傳動比。
背隙、定位精度與重複定位精度一樣嗎？
不一樣。背隙是影響定位表現的因素之一，定位精度與重複定位精度描述的是設備運動結果。
| 指標 | 回答的問題 |
|---|---|
| 背隙 | 改變傳動方向時，有多少角度空行程？ |
| 定位精度 | 實際到達位置與目標位置相差多少？ |
| 重複定位精度 | 多次到達同一目標位置，結果有多一致？ |
| 扭轉剛性 | 受到扭矩時，傳動結構產生多少角度變形？ |
即使背隙相同，不同扭轉剛性的減速機在負載下，也可能產生不同的工作端位移。精密定位應同時評估背隙、扭轉剛性、傳動誤差、負載與回授配置。
減速機背隙如何量測？
常見方式是固定輸入端，在輸出端依規定施加正向與反向測試扭矩，量測兩個方向之間的角位移差。測試扭矩、量測位置、溫度及產品狀態都可能影響結果。比較品牌時，也要確認測試條件是否一致。

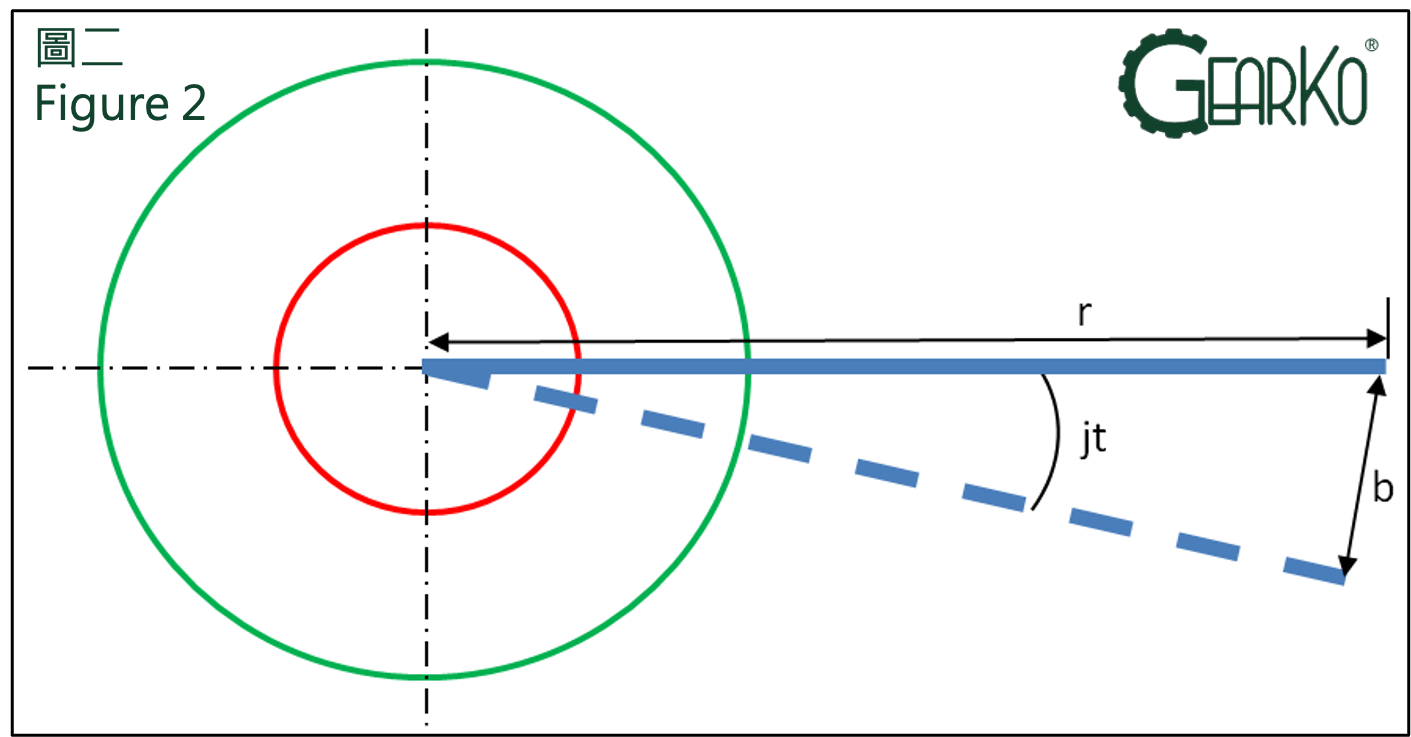

使用力臂與量錶進行現場初步檢查，可由小角度位移估算角度：
角度 θ（arcmin）≈ 位移 b × 21,600 ÷（2 × π × 量測半徑 r）
此近似式適用於小角度、量錶方向與量測幾何配置正確的情況。現場量測須排除治具、聯軸器及其他零件的鬆動或變形，不能直接取代產品規定的檢驗方法。

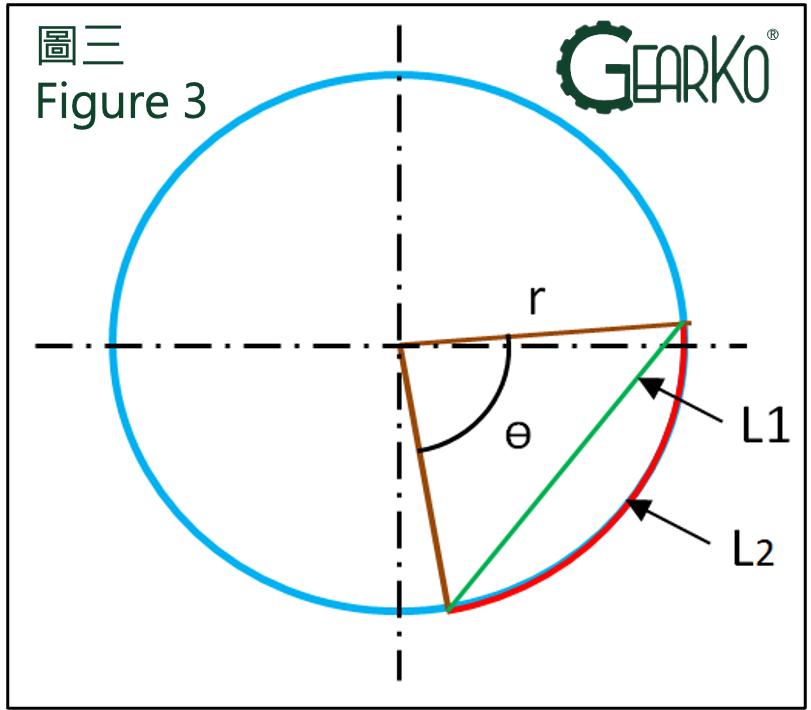

進階補充：弦長與弧長的差異
以半徑 r、角度 α（度）表示：弦長＝2r sin(α/2)；弧長＝2πrα/360。下表為半徑 300 mm 的比較，僅說明幾何差異。
| 角度 | 弦長（mm） | 弧長（mm） | 差異（mm） |
|---|---|---|---|
| 30° | 155.2914 | 157.0796 | 1.7882 |
| 20° | 104.1889 | 104.7198 | 0.5309 |
| 10° | 52.2934 | 52.3599 | 0.0664 |
| 5° | 26.1716 | 26.1799 | 0.0083 |
| 1° | 5.2359 | 5.2360 | 0.0001 |
如何選擇適合設備的背隙規格？
- 確認精度需求：區分定位精度、重複定位精度與反向空行程，不能直接把設備的「±0.01 mm」當成減速機背隙規格。
- 換算工作端影響：旋轉機構使用工作半徑，螺桿使用導程；齒條與皮帶依節圓尺寸及傳動配置計算。
- 分配誤差預算：納入螺桿、軸承、聯軸器、安裝、結構變形及控制系統。
- 核對負載與動態條件：確認扭轉剛性、額定扭矩、加速扭矩、轉速、啟停頻率及外部負載。
- 實際驗證：在工作負載、溫度及運動方向下檢查工作端表現，單向與雙向測試可能得到不同結果。
常見問題
背隙越小越好嗎？
較小的背隙有助於降低反向空行程，但仍須考量負載、剛性、速度、壽命與成本。符合設備需求、且能穩定運轉，才是選型目標。
3 arcmin 的減速機可以做到 ±0.01 mm 定位嗎？
不能只用背隙數值判斷。必須知道工作半徑、螺桿導程或其他傳動關係，再評估整套機構的誤差、負載與控制方式。
提高馬達編碼器解析度，可以消除背隙嗎？
提高解析度不能消除機械間隙。回授只量測馬達端時，輸出端仍可能有未被直接量測的空行程，需依應用評估工作端回授與控制策略。
軟體背隙補償能取代低背隙減速機嗎？
補償可在特定條件下改善反向定位，但不能提高機械剛性，也不能完全消除負載變化、磨耗與溫度的影響。是否適用需實際測試。
使用一段時間後，背隙可能改變嗎？
可能。磨耗、潤滑狀態、過載、撞擊或零件鬆動都可能影響傳動間隙。反向定位變差時，應檢查減速機與整套傳動機構。
